鋼纖維耐磨澆注料是采用特級鋁礬土熟料作骨料，以優(yōu)質(zhì)礬土熟料及剛玉細(xì)粉作基質(zhì)，以超微粉等多種復(fù)合材料為結(jié)合劑和添加劑，外加不銹鋼耐熱纖維配制而成。該產(chǎn)品除具有常規(guī)的高溫耐磨損性能外，因在其配料中加入了一定數(shù)量的耐熱不銹鋼纖維，防止了材料中骨料與基質(zhì)在高溫狀態(tài)下產(chǎn)生的漲差，以及在啟停爐時產(chǎn)生的溫度梯度變化所產(chǎn)生的應(yīng)力而導(dǎo)致爐墻破壞，同時，由于鋼纖維的加入，使材料澆注后爐墻整體強(qiáng)度大大增強(qiáng)。在CFB鍋爐中，常用于爐膛出口及側(cè)墻、頂部、旋風(fēng)分離器直段、旋風(fēng)分離器頂、返料器等部位。
在生產(chǎn)鋼纖維耐磨澆注料的時候往往會加入一些不同直徑的纖維狀產(chǎn)品其中的纖維就是我們所指的耐熱鋼纖維它是用含鉻鎳等合金元素的不銹鋼或耐熱鋼生產(chǎn)的。其制造方法分為：鋼絲切斷壓型法、鋼塊切削法和鋼液熔抽法等。前兩種方法質(zhì)量穩(wěn)定、強(qiáng)度高，但價格較貴：后一種方法工藝簡單、形狀奇異、握裹力強(qiáng)，成本低，有多家生產(chǎn)，因此廣為應(yīng)用。

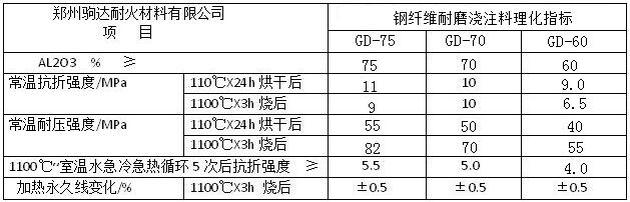

耐火澆注料中加入鋼纖維的主要作用有：（1）增強(qiáng)韌性，提高抗應(yīng)力-應(yīng)變能力，提高抗機(jī)械沖擊性：（2）提高抗熱震性，提高抗開裂與剝落性：（3）抑制在養(yǎng)護(hù)、干燥及熱處理后的線收縮。鋼纖維加入量一般為0.6~2.5%（體積比）最為合適。
