前言
在氧化氣氛熔融爐中，爐襯主要以鉻剛玉耐火澆注料為主，但是，爐內(nèi)高溫區(qū)，溫度高達2000℃以上，隨著國民對Cr2O3高溫后對環(huán)境危害的認知，以及傳統(tǒng)的鉻剛玉耐火澆注料因為抗熱震性能差，無法滿足窯爐長壽的需求。因此，急切需要一款低鉻化、抗熱震性能好的耐火澆注料產(chǎn)品。
1、鉻鋯剛玉耐火澆注料的性能特點

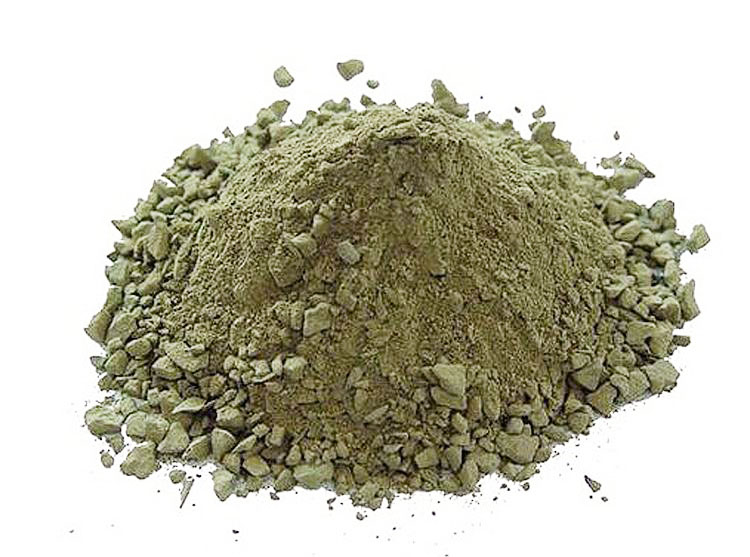

鉻鋯剛玉耐火澆注料是在鉻剛玉耐火澆注料的基礎上加入一定比例的氧化鋯微粉。雖然這款耐火澆注料的鉻含量大幅度降低，但是，氧化鋯的加入并未對材料的抗渣侵蝕性能有所影響。
反之因為鋯的熔點溫度非常高，在2700℃。同時，氧化鋯物質(zhì)本身不氧化，密度高。成本相對于鉻剛玉耐火澆注料也低很多。因此鉻鋯剛玉耐火澆注料具有高溫化學性能穩(wěn)定、高荷重軟化溫度、抗渣侵蝕、抗氧化、抗熱震、無污染等特點。表1為鉻鋯剛玉耐火澆注料的性能指標。

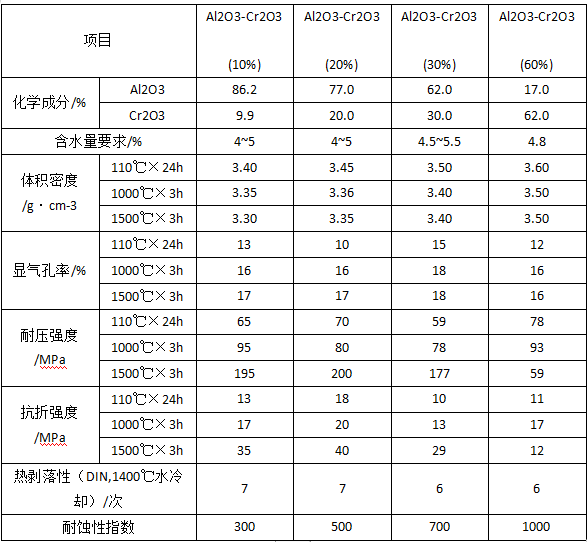

表1 鉻鋯剛玉耐火澆注料的性能指標
2、鉻鋯剛玉耐火澆注料的應用
鉻鋯剛玉耐火澆注料因為其優(yōu)良的高溫抗侵蝕抗熱震性能，主要被用在氧化氣氛熔融爐的高溫區(qū)域，例如，氣化熔融爐的渣口部位。
結(jié)語
鉻鋯剛玉耐火澆注料已經(jīng)成為國內(nèi)氧化氣氛熔融爐高溫區(qū)域應用率最高的低鉻化耐火澆注料，該耐火澆注料的應用，不但在高溫性能方面獨占優(yōu)勢，性價比相對較高，更實現(xiàn)了我國高溫窯爐低鉻化的工業(yè)改變思路。是一款綠色經(jīng)濟的高溫耐火澆注料.
