高鋁拱腳磚的尺寸在搭配使用時事實上包括一個直角三角形，即有兩個互為余角的傾斜角。例如，傾斜角Φ=52°的拱角的另一傾斜角為38°，所以中心角104°的拱頂所采用的38°拱腳可用52° 的高鋁拱腳磚的另一傾斜角。厚度380及440mm的爐頂拱腳的兩余角有時這樣使用。這樣，拱腳的標(biāo)準(zhǔn)傾斜角包括30°．38°，45°，52°及60°。高鋁拱腳磚的斜面長度L應(yīng)等于所配用楔形的大小頭距離b，一般采用114，230，300，380及440mm。
高鋁拱腳磚的厚度c應(yīng)等于所配用楔形磚的有效尺寸c，用于側(cè)楔形磚的高鋁拱腳磚的厚度C=230mm；用于230mm，豎楔形磚的拱腳的厚度c取114mm.為減輕重量，斜而長300，380及400mm的高鋁拱腳磚的厚度減半，即75mm.但砌階梯狀斜頂時，經(jīng)常發(fā)現(xiàn)兩塊拱腳磚并排砌在一起，厚度超過拱頂磚環(huán)的寬度150mm，由于多一條磚縫，加之尺寸的正偏差及面積的扭曲，其厚度有竟達(dá)160mm。這給砌斜頂帶來相當(dāng)大的困難。為消除這一缺點，在修訂耐火磚尺寸標(biāo)準(zhǔn)時已將高鋁拱腳磚的厚度改為73mm。兩直角邊尺寸，可根據(jù)傾斜角計算出來。高鋁拱腳磚常用的有效尺寸，及規(guī)格型號如下圖所示。

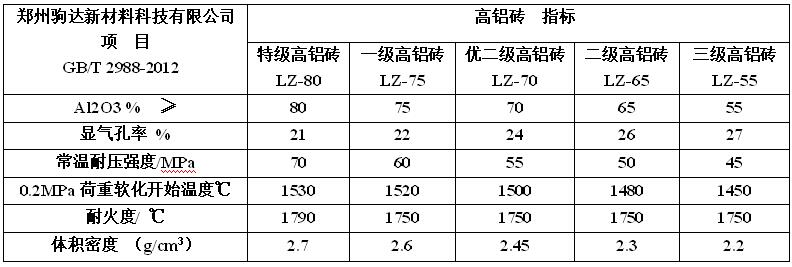

高鋁磚是以三氧化二鋁（Al2O3）為主含量的耐火磚制品按高鋁磚現(xiàn)行國家標(biāo)準(zhǔn)GB/T2988-2012中Al2O3含量通常分成五等：特等─Al2O3含量>80%；I等─Al2O3含量為75% : 優(yōu)II等─Al2O3含量為70% ；II等─Al2O3含量為65；% III等 AL2O3含量＞55%。高鋁磚性能指標(biāo)變化較廣，在使用時需依制品等級和使用場所確定其物理性質(zhì)。GB/T 2988一2012高鋁磚的主要物理性能見下表所列
高鋁磚在工業(yè)窯爐中的使用是非常廣泛的，而且使用量也比較大，在同類硅酸鋁耐火磚產(chǎn)品中，高鋁磚的價格要比剛玉莫來石的低，要比粘土磚的貴。從特級高鋁磚的價格來說，與最低檔次的剛玉莫來石磚相比要相差6千元/噸，在是在產(chǎn)品的含量上確只相差5%的差距，所以很多企業(yè)傾向于購買高鋁磚。高鋁磚從品質(zhì)上來講市場上的生產(chǎn)是大同小異、參差不齊。需要主要的是購買時候要盡可能的參照相關(guān)的技術(shù)指標(biāo)。
