燒嘴磚是燃燒裝置的重要組成部分。燒嘴磚的作用有：
（1）將燃料在燒嘴磚內加熱至著火溫度，使其易于點火并迅速燃燒。
（2）在燒嘴磚內保持一定的高溫，使燃燒過程穩定，避免產生脈動或燃燒中斷現象。
（3）組織火焰形狀，滿足加熱工藝的要求。
（4）使燃料和空氣進一步混合。
燒嘴磚按所用材質分為：鉻剛玉質燒嘴磚，剛玉莫來石燒嘴磚，高鋁莫來石燒嘴磚，粘土質燒嘴磚，碳化硅燒嘴磚 特點： 耐壓強度高，熱震穩定性好，荷重軟化溫度高。 耐沖刷、高耐磨、抗剝落。 適用： 建筑陶瓷、日用陶瓷等工業窯爐燒嘴。 溫度變化頻繁、強度要求較高，耐磨損、耐沖刷部位。

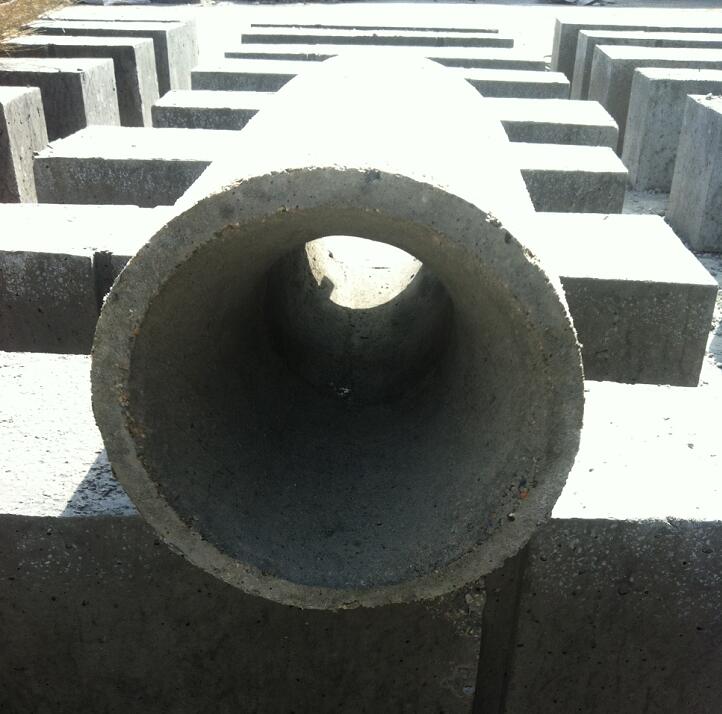

澆注料燒嘴磚也稱為燒嘴預制件。是按客戶的要求尺寸或圖紙加工生產，然后選擇適當的高強度耐火澆注料，經充分攪拌后，倒入預制的定型模具內，用震動、搗打方式成型。成型后放入恒溫恒濕的房間內養護，養護時間一般須3天。養護完成，待充分固化才能脫模，然后再通過低溫烘烤燒制達到預燒強度后方可包裝測定檢驗最后滿足出廠條件。烘烤是耐火磚預制件制作過程的一個重要工序。在烘烤過程中，預制件自身的游離水和結晶水大部分排出完畢，并產生較高的強度。烘烤對預制件的質量有很大影響，特別是體積較大的致密高強耐火預制件，由于預制件本身致密度較高，尺寸又大。烘烤過程中水蒸氣壓力和熱應力的共同作用很容易導致預制件的剝落，嚴重者造成預制件炸裂。
現有燒嘴磚預制件的烘烤一般采用溫度控制方式。烘烤時在烘干窯內布置若干個測溫點，預設一個烘烤曲線。烘烤曲線包括多個升溫段和保溫段。通過對測溫點溫度的監測使烘烤制度按預設的烘烤曲線進行。該控制方法簡單易行，是目前耐火預制件乃至其它材料烘烤的主要控制方式。耐火磚預制件在烘烤過程中易發生爆裂，表現為澆注料突然、猛烈地從其結構表面剝落或炸裂成若干碎塊。烘烤溫度較高或較快造成預制件爆裂。烘烤除了正常排出水分外，由于烘烤溫度較高或較快，產生了負面作用即水蒸氣壓力過大導致預制件爆裂。
免燒型燒嘴耐火磚脫模成型后的耐壓強度可達到55MPa同等于燒結高鋁磚的耐壓強度，其中還附有一定的彈韌性，耐火度同燒結型耐火磚的使用溫度一樣可以達到1750℃而且可以抗一定的腐蝕和滲透。
