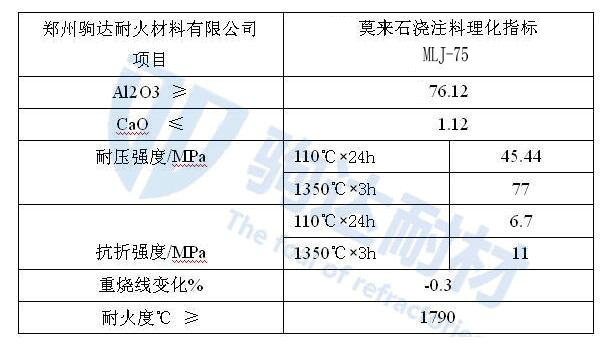

莫來石耐火澆注料在軋鋼、鑄鋼等壓鑄行業(yè)應(yīng)用的比較多，工業(yè)生產(chǎn)配比如下：高鋁礬土（5~12mm，0~5mm，200目 50%~60%,莫來石 20%~30% ，硅灰 4%~6% ，純鋁酸鈣水泥4%~6% ，外加劑 0.5%~1.0%）生產(chǎn)工藝流程要點(diǎn)如下：各種原料的加料順序?yàn)椋侯w粒→細(xì)粉，靜混5~10min，粒度均勻后出料，裝入大袋（25Kg防水編織袋）。結(jié)合劑、外加劑（減水劑，防爆劑）按配比要求，準(zhǔn)確稱量后裝入小包塑料袋內(nèi)，再把小包裝塑料袋裝入大袋中。
細(xì)粉選用SiO2超細(xì)粉，它是非晶質(zhì)，顆粒成中空球狀，不團(tuán)聚，硅灰不僅具有良好的填充效果、降低澆注料的孔隙率、進(jìn)一步完成緊密堆積，而且具有很好的減水效果，同時(shí)其具有的膠凝特性也是莫來石澆注料具有較高強(qiáng)度的一個(gè)因素。其結(jié)構(gòu)內(nèi)部有毛細(xì)管道，表面能緩慢地進(jìn)行離子化，既有短鍵遇水形成（Si—O—Si）網(wǎng)狀結(jié)構(gòu)，硅氧之間的鍵隨溫度升高而不斷裂因此強(qiáng)度也不斷提高。
減水劑選擇：加入適量的聚磷酸鈉及十二烷基本磺酸鈉組成的復(fù)合性分散劑，可減少施工用水量，降低干燥后的氣孔率，提高制品的體積密度、耐壓強(qiáng)度和抗折強(qiáng)度，同時(shí)也使?jié)沧⒘系某跄龝r(shí)間適當(dāng)延長。
防爆劑選擇：采用有機(jī)纖維（長度3~5mm），直徑25~40mm，熔點(diǎn)160~161℃。當(dāng)施工體加熱烘烤，纖維即發(fā)生收縮、熔融或碳化，在耐火材料中形成細(xì)長的氣孔，有利于水蒸氣的排除，提高鋁澆注料的抗爆裂性。實(shí)驗(yàn)表明，防爆劑的加入量在0.1%~0.5%之間時(shí)能使?jié)沧⒘系慕Y(jié)構(gòu)致密均勻，不易產(chǎn)生裂紋。
結(jié)合劑的選用：作為結(jié)合劑的純鋁酸鈣水泥是采用超低水泥結(jié)合還是低水泥結(jié)合，考慮到冬季施工采用以上兩種結(jié)合形式，高溫性能接近常溫性能的低水泥結(jié)合更優(yōu)，因此采用了低水泥結(jié)合形式。
