水泥窯用高強莫來石耐火澆注料是以優(yōu)質(zhì)莫來石為主要原料，氧化鋁含量指標要求≥65%，除此之外，還要加入水泥、硅粉、高耐磨材料等其它輔助原料。水泥窯用高強莫來石耐火澆注料的主要雜質(zhì)是氧化鐵，結合我國莫來石原料的實際情況，將氧化鐵含量控制在一定范圍內(nèi)≤1.5%沒有利于材料的穩(wěn)定性，提高水泥窯用高強莫來石耐火澆注料的使用性能。

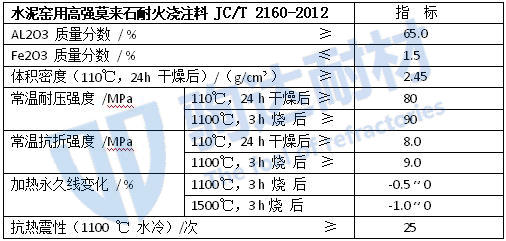

體積密度、常溫耐壓強度、常溫抗折強度、加熱永久線變化率的性能指標是耐火澆注料普遍采用的性能檢測項目，是耐火材料設計方、生產(chǎn)方、使用方所通用的必要檢測項目，在標準中對體積密度（110℃，24h燒后）、常溫耐壓強度（110℃，24h干燥后：1100℃，3h燒后）、常溫抗折強度（110℃，24h干燥后：1100℃，3h燒后、加熱永久線變化率）都有了相應規(guī)范。
水泥窯用高強莫來石耐火澆注料是以燒結莫來石為主要原料，摻適量鋁酸鹽水泥及外加劑混合而成的耐火澆注料。其組分包括粒徑8~5mm的莫來石、粒徑5~3mm的莫來石、粒徑為3~1mm的莫來石、粒徑為1~0mm的莫來石，SiO2微粉，SiC粉，白剛玉粉，α-AL2O3微粉，純鋁酸鈣水泥以及紅柱石等原料配比而成具有耐高溫，耐壓強度高，抗折強度高，耐磨性好，使用時加水量少。這種水泥窯用高強莫來石澆注料能夠滿足水泥窯窯口、噴煤管等部位的長時間使用。
